Tubulação De Vácuo Normal
Descrição
A tubulação de vácuo normal (tubo de vácuo normal) é o equipamento chave dos calefatores solares, absorvendo a energia luminosa e convertendo-a em energia térmica, tornando-a utilizável.

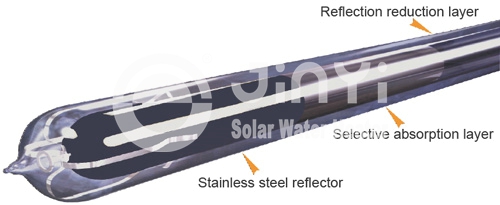

Também conhecido por tubo “all-glass”, tubo de vácuo é essencialmente dois tubos de vidro fundidos entre si no fundo e no topo. O tubo interior é revestido com uma camada absorvente de luz solar, e entre os dois tubos existe vácuo.
O tubo de vácuo é o captador de energia solar dos calefatores de energia solar. Essa energia solar é então transformada em energia térmica e utilizada para aquecer a água. Existem diferentes tipos de tubulação de vácuo (tubo de vácuo) utilizados nos sistemas de aquecimento solares. Os nossos coletores solares utilizam o tubo de vácuo devido à sua performance, baixo custo de produção e serem de confiança. A nossa tubulação de vácuo normal (tubo de vácuo normal) é utilizada há já vários anos na Alemanha, Austrália, França, Japão, Canadá, China e Reino Unido.
Vantagens do Tubo De Vácuo Normal
1. A nossa tubulação de vácuo normal é bastante popular devido à sua excelente performance de absorção e baixa perda de calor, estando especialmente adaptados para regiões de extremo frio.

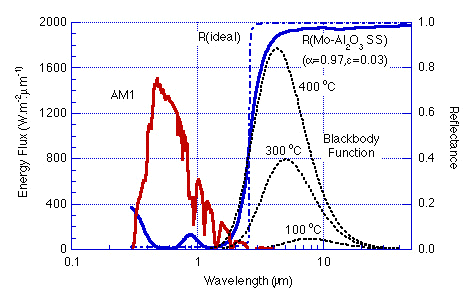

A JINYI introduziu com sucesso um revestimento de absorção seletiva avançado que permite à nossa tubulação de vácuo normal obter uma eficiência superior e uma melhor estabilidade térmica. O revestimento de absorção seletiva da tubulação de vácuo normal (tubo de vácuo normal) além de absorver a radiação solar, também previne a emissão de energia térmica (perda de calor). Utilizando uma técnologia de pulverização catódica de magnetrão DC, conseguimos obter uma taxa de absorbância de 0.88-0.92 emitância de 0.04-0.08. O principal comprimento de onda absorvido está compreendido entre 0.35μm e 3.0μm.
2. Excelente resistência a rotura.
Melhoramos a estrutura molécular do revestimento seletivo e introduzimos a técnologia de pulverização catódica de magnetrão DC, aumentado para 300℃ a temperatura de trabalho máxima da tubulação de vácuo. Este melhoramento pode efetivamente prevenir o revestimento de sofrer roturas, envelhecer, descolorar, perder eficiência devido à longa exposição ao sol, podendo ainda prolongar a vida do tubulação de vácuo normal (tubo de vácuo normal) para 15 anos.
Mais ainda, o material especial do revestimento é ativado mal o sol começa a brilhar. A superfície superior da tubulação de vácuo é aquecida diretamente pelo sol, enquanto a superfície inferior do tubulação de vácuo é aquecida ao mesmo tempo pelos raios solares refletidos. Isto causa um diferencial de temperaturas, sendo que a força térmica impulsiona a água a percorrer o tubo rapidamente. Em consequência disso, a circulação de água dentro da tubulação de vácuo normal (tubo de vácuo normal) feita de vidro borossilicato reforçado 3.3 equilibra a temperatura e previne roturas.
3. Excelente resistência à corrosão, longo tempo de vida útil (até 15 anos).
A nossa tubulação de vácuo normal utiliza vidro borossilicato (Pyrex) de alta qualidade com coeficiente de expansão linear de 3.3×10-6/℃, obedecendo assim às normas internacionais de resistência a ácido ISO1776 Grade 1, resistência alcalina ISO695 acima de Grade 2. Este tubo de vácuo normal pode resistir a granizo com diâmetro de 25mm e pressão de 1MPa.
4. O vácuo permite reduzir a incrustação nas paredes de vidro e a manter a água limpa.
5. A tubulação é alinhada em paralelo, e o ângulo de montagem depende da latitude onde o cliente.
Parâmetros da Tubulação De Vácuo Normal
| Estrutura |
All-glass dupla camada coaxial |
| Material do tubo |
Vidro borossilicato de alta qualidade 3.3 |
| Diâmetro e espessura do tubo externo |
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm
Φ=70±0.7mm & =2mm |
| Diâmetro e espessura do tubo interno |
Φ=37±0.7mm & =1.6mm
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm |
| Comprimento |
500mm 800mm 1500mm 1800mm
1900mm 2000mm 2100mm |
| Camada absorvente |
Estrutura |
AL/N/AL |
| Método de sedimentação |
Pulverização catódica de magnetrão |
| Absorbância |
a=0.88-0.92(AM1.5) |
| Emitância |
Σn:=0.04-0.08(80℃?℃) |
| Qualidade do vácuo |
p ≤ 5.0 × 10-2 Pa |
| Diâmetro de estagnação |
Y=250-260M2. ℃/kw |
| Irradiation solar sob estagnação |
Φ47 H≤3.7MJ/m2, Φ58≤4.7MJ/m2 |
| Coeficiente médio de perca de calor |
ULT=0.78W(m2.℃) |
| Tempo de vida útil |
>15 anos |
| Resistência ao granizo |
Φ25mm/Φ40mm |
A Jiaxing Jinyi Solar Energy Technology Co. Ltd. é uma fabricante professional e fornecedora na China de tubo de vácuo. Os nossos principais produtos enquanto fornecedor na China são coletador de energia solar, tanque de água solar (boiler solar ou reservatório de água térmico), calefator solar de água (aquecedor solar de água), máquina solar térmica, tubulação de vácuo normal (tubo de vácuo normal) e acessórios para tanque solar sob pressão. Produzimos anualmente 20 mil coletadores de energia solar de tubo de aquecimento (coletor solar de tubo de aquecimento ou coletor de energia solar de tubo de aquecimento), 5 mil coletadores de energia solar de tubo de vácuo em U (coletor solar de tubo de vácuo em U ou coletor de energia solar de tubo de vácuo em U), 10 mil tanques de água solar (boiler solar ou reservatório de água térmico), 10 mil calefatores solar de água de pressão (aquecedor solar de água de pressão) e 30 mil calefatores solar de água sem pressão (aquecedor solar de água sem pressão). Se necessitar de tubulação de vácuo normal (tubo de vácuo normal) da qual somos fornecedor na China não hesite em nos contatar.
