Tubulação De Vácuo Com 3 Layer
Vantagens
1. Esta tubulação de vácuo utiliza um revestimento seletivo especial, aumentado para 300℃ a temperatura de trabalho máxima.

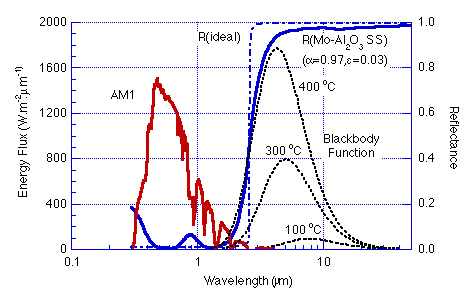

2. O revestimento seletivo especial da tubulação de vácuo absorve a maioria da luz solar previne a perca de energia térmica. O principal comprimento de onda absorvido está compreendido entre 0.35μm e 3.0μm.
3. A tubulação de vácuo com 3 layer (tubo de vácuo solar 3 alvos) tem uma performance de absorção excelente e a melhor insulação, estando especialmente adequada a regiões frias.
4. A nossa tubulação de vácuo normal (tubo de vácuo normal) utiliza vidro borossilicato (Pyrex) de alta qualidade com coeficiente de expansão linear de 3.3×10-6/℃, obedecendo assim às normas internacionais de resistência a ácido ISO1776 Grade 1, resistência alcalina ISO695 acima de Grade 2. Ela apresenta uma excelente resistência à corrosão e longo tempo de vida útil.
5. Esta tubulação de vácuo é alinhada em paralelo, e o ângulo de montagem depende da latitude onde o cliente se encontra. Numa direção Norte-Sul, ela pode captar o calor solar todo o dia. Numa direção Este-Oeste, podem seguir o sol durante todo o ano.
6. A eficiência da tubulação de vácuo com 3 layer (tubo de vácuo solar 3 alvos) depende de vários fatores, sendo o mais importante o nível da Insolação atmosférica na sua região.
Descrição da Tubulação De Vácuo Com 3 Layer
Esta tubulação de vácuo é utilizada para absorver a radiação solar e converte-la em energia térmica. Ela é uma versão avançada da nossa tubulação de vácuo normal (tubo de vácuo normal), sendo normalmente utilizados em coletador de energia solar de tubo de vácuo em U, coletador de energia solar de tubo de aquecimento ou ainda calefator solar de água de pressão.
A tubulação de vácuo de 3 layer tem muitas vantagens tais como a sua performance, baixo custo de produção e serem de confiança. A tubulação de vácuo com 3 layer (tubo de vácuo solar 3 alvos) é utilizada há já vários anos na Alemanha, Austrália, França, Japão, Canadá, China e Reino Unido.

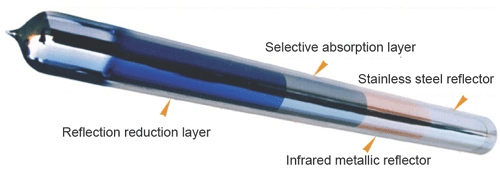

Estrutura da Tubulação De Vácuo Com 3 Layer
1. Ela é feita apartir de um tipo de vidro chamado vidro borossilicato, sendo muito robusto e tendo uma excelente transparência à luz..
2. A espessura da parede de vidro afeta diretamente a robustez, longevidade e preço da tubulação de vácuo. A nossa tubulação de vácuo de 3 layer é personalizada de acordo com requesitos rigorosos que excedem os padrões industriais, incluindo uma espessa parede de 1.6-2.2mm que garante além duma robustez extra, a resitência a granizo.
3. De forma a confirmar a robustez de cada tubo, são selecionados alguns tubos de cada lote produzido e testados, deixando cair em cima do tubo uma esfera de aço de 30mm / 1.2" de diâmetro a partir de diferentes alturas.
4. A tubulação de vácuo com 3 layer (tubo de vácuo solar 3 alvos) é o equipamento chave dos calefatores solares. A performance da tubulação de vácuo normal (tubo de vácuo normal) é condicionada pela qualidade do revestimento absorvente de energia solar. A nossa empresa utiliza uma nova técnologia para o revestimento descoberta na Universidade de Qinghua.
Parâmetros da Tubulação De Vácuo Com 3 Layer
| Estrutura |
All-glass dupla camada coaxial |
| Material do tubo |
Vidro borossilicato de alta qualidade 3.3 |
| Diâmetro e espessura do tubo externo |
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm
Φ=70±0.7mm & =2.0mm |
| Diâmetro e espessura do tubo interno |
Φ=37±0.7mm & =1.6mm
Φ=47±0.7mm & =1.6mm
Φ=58±0.7mm & =1.6mm |
| Comprimento da tubulação de vácuo com 3 layer (tubo de vácuo solar 3 alvos) |
500mm 800mm 1500mm 1800mm
1900mm 2000mm 2100mm |
| Camada absorvente |
Estrutura |
ALN/AIN-SS/CU |
| Método de sedimentação |
Pulverização catódica de magnetrão |
| Absorbância |
a=0.93-0.96(AM1.5) |
| Emitância |
Σn:=0.04-0.06(80℃±5℃) |
| Qualidade do vácuo |
p ≤ 5.0 × 10-3 Pa |
| Diâmetro de estagnação |
Y=270-300M2. ℃/kw |
| Irradiation solar sob estagnação |
Φ47 H≤3.7MJ/m2, Φ58≤4.7MJ/m2 |
| Coeficiente médio de perca de calor |
ULT=0.72W(M2. ℃) |
| Tempo de vida útil |
15 anos |
| Resistência ao granizo |
Φ25mm/Φ40mm |
A Jiaxing Jinyi Solar Energy Technology Co. Ltd. é uma fabricante professional e fornecedora na China de tubulação de vácuo com 3 layer (tubo de vácuo solar 3 alvos). Os nossos principais produtos enquanto fornecedor na China são tubulação de vácuo de 3 layer, coletador de energia solar, calefator solar de água (aquecedor solar de água), máquina solar térmica, tubulação de vácuo normal (tubo de vácuo normal). Também fornecemos aquecedor solar de água e tubulação de vácuo normal (tubo de vácuo normal) a preço reduzido e de alta qualidade, dispondo ainda de serviço OEM e serviço pós-venda. Se necessitar de tubulação de vácuo com 3 layer (tubo de vácuo solar 3 alvos) da qual somos fornecedor na China não hesite em nos contatar.
